JGT-10钢轨探伤仪

 JGT-10钢轨探伤仪、JGT-10D/H型钢轨探伤仪

专注从事于铁路工务探伤设备及配件，多年来获得大量用户的认可，产品掩盖全国铁路局、地方铁路、城市轨道交通，钢铁行业，第三方检测机构等。

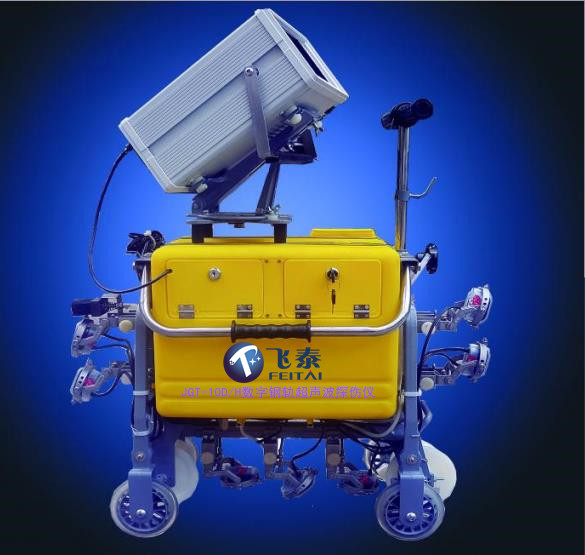

JGT-10钢轨探伤仪、JGT-10D/H型钢轨超声波探伤仪是新开发一代数字式钢轨超声波探伤仪，适用于国产和进口43kg/m～75kg/m钢轨中存在的各种缺陷。

该仪器符合中华人民共和国铁道行业标准TB/T2340-2012《钢轨超声波探伤仪》。请在使用本仪器前，详细阅读本说明书，并确定您已掌握正确的操作步骤。

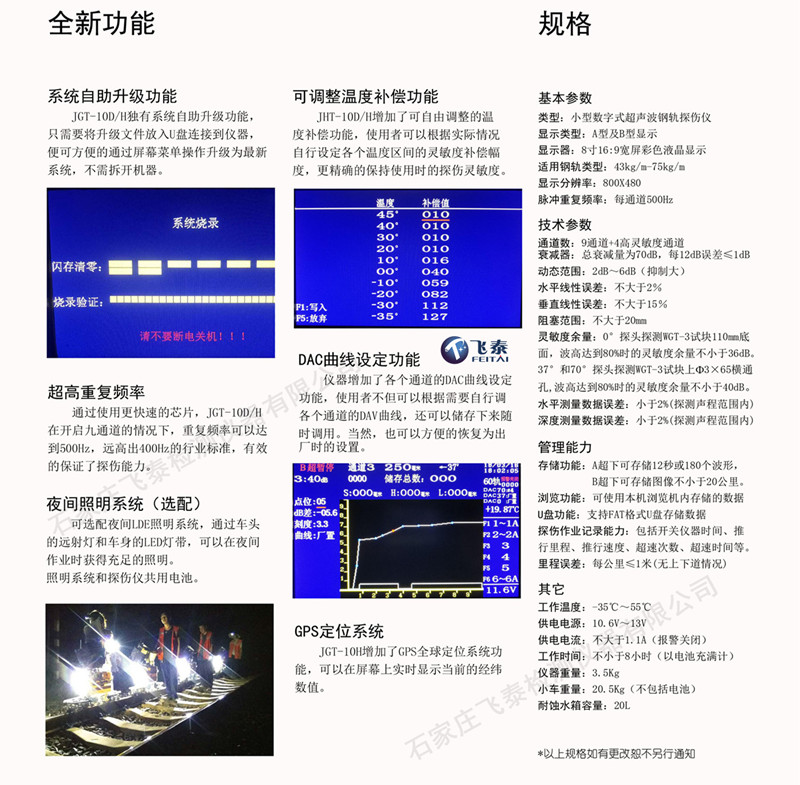

JGT-10钢轨探伤仪、JGT-10D/H型钢轨探伤仪具有如下特点：

1. 配备9个独立的探伤通道和可以悬挂5至7个探头架的探伤小车。

2. 双18°探伤 可以根据需要使用双18度探伤，并配有双18°的B超图形，用于检查面状伤损。

3. A/B超两种探伤模式 可以使用A超，B超或AB超同时显示进行探伤。AB超可以重叠或者分区显示。

4. 耦合度检测功能 可以检测探头是否正常工作，耦合是否良好，位置是否正确等状态，并给与报警。

5. 双灵敏度通道 1,2,3,4通道可以加载高灵敏度通道，正常灵敏度产生的波形用于现场探伤，高灵敏度通道产生的波形可用于对比回放校对。

6. 具备对鱼鳞纹下核伤的探测能力  当斜70°探头产生的有一定位移量的回波时仪器产生高频报警声以引起特别注意。

7. 超高重复频率 重复频率标称值为500HZ±10%。

8. 强大的全程记录功能 使用双储存器增加全程记录的可靠性。记录现场探伤各种数据和质量

9. 回放软件 回放软件使用简便，而且可以监控回放质量和时间。

10. 宽屏显示 使用800X480宽（16:9）屏，可以最多显示2.4米B超图像

11. 自助系统升级  在系统菜单内加入升级功能，只需把升级程序拷入U盘，便可以轻松的对整个仪器进行升级，增加新功能。

12.DAC曲线调整 使用者可对不同探头角度通道的DAC曲线进行任意调整。

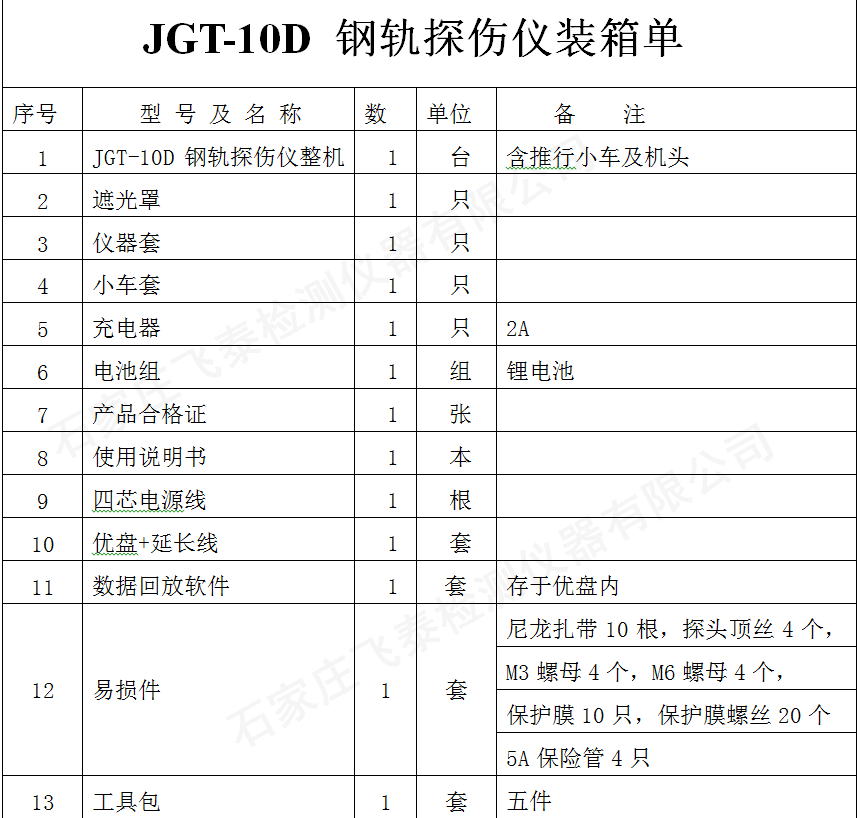

 JGT-10钢轨探伤仪、JGT-10D/H型钢轨探伤仪 技术参数

l 通道数目：     9个独立探伤通道+4个辅助通道。

l 放大器中心频率： 2.2±10%MHz。 频带宽度2.5M±10%

l 每个通道重复探测频率： 520HZ±10%（抑制大，高灵敏度关闭） 400Hz（抑制小）

l 探测范围：    0～200±4mm   适用于43kg/m和50kg/m钢轨。（70°，37°通道）

0～250±4mm   适用于60kg/m和75kg/m钢轨。（70°，37°通道）

0～250±4mm   适用于 0°通道

0～300±4mm   适用于45°通道

l 动态范围： 　≥16dB（抑制小），2～6dB（抑制大）

l 水平线性误差：≤2%

l 垂直线性误差：≤15%

l 衰减器范围：  抑制大时，每个通道配有总量为70dB的衰减器，可按1dB的步级逐步调节。

l 衰减器误差：  每12dB的误差≤±1dB

l 灵敏度余量 　0°探头，探测WGT-3试块110mm底面，当波高达到80%时不小于 36dB（抑制小）。

37°和70°探头，探测WGT-3试块上Φ3×65横通孔，当波高达到80%时不小于40dB。

l 缺陷检出能力　能检出GTS-60试块上除15°下裂以外的各种缺陷

l 工作环境温度　-35℃～+45℃

l 耦合剂容量：  17L

l 供电电源 　DC10.6V～13V

JGT-10钢轨探伤仪、JGT-10D/H型钢轨超声波探伤仪B超全程记录

本机的B超全程数据储存的数据完整，不仅可以储存正常探伤所产生的波形，也可以储存回拉校对产生的波形。每次开机时，如果机器内部全程记录区有空间的话，仪器将自动启动B超全程记录功能。如果操作者不希望使用此项功能，可以在管理界面里关闭或重新启动B超全程自动记录功能。每天工作结束后，可以将全程记录区之中的记录下载到U盘中。下载时所用的文件名为QChhmmss.dat，其中hhmmss分别是下载时的时分秒。文件所在的一级目录为Dnnnnnn，其中Dnnnnnn为仪器的串号这样就可以将不同仪器的数据下载到同一个U盘里面。第二级目录是Lyymmdd，Lyymmdd是下载的日期。通过这个目录，不同日期下载的文件就会放到不同的目录里面去。每次下载都产生一个数据文件，包含着从上次清零开始到下载前的所有数据。
