GCT-8C钢轨探伤仪

什么是钢轨探伤

钢轨是轨道结构的重要部件,直接承受机车、车辆荷载的作用,它的强度和状态直接关系到铁路运输的安全、平稳和畅通。

钢轨在生产和使用过程中容易出现裂纹等内部缺陷,这些内部缺陷肉眼难以观察到,由于这些缺陷的存在容易造成安全隐患。甚至危害人身安全。利用超声波无损检测技术可以检测出钢轨内部是否有隐患。预防事故,保证质量。

GCT-8C钢轨探伤仪简介

GCT-8C钢轨探伤仪是我公司研发钢轨探伤仪系列中的一款,是一款真正意义上的手推车式数字钢轨探伤仪器,本仪器是GCT-8型钢轨探伤仪的升级产品,仪器具有一个主机,超声波探头,盛耦合剂的水箱,以上3部分安装到探伤手推车上,适于探测国产和进口的43kg/m~75kg/m钢轨母材中存在的各种缺陷。

仪器详细介绍及报价电话联系: 李经理 18032293265

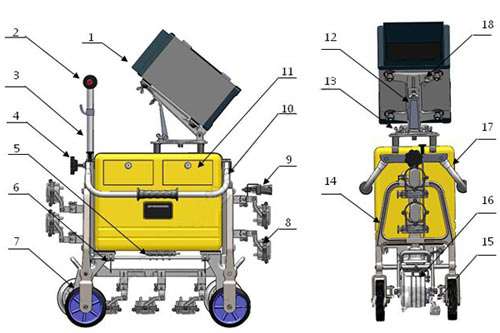

GCT-8C钢轨探伤仪构造


1. 主机2. 标记键3. 推手4. 推手紧固丝
5. 水阀6. 翻板挂钩7. 橡胶轮8. 探头及探头架
9. 水刷10. 抬手11. 工具箱12. 俯仰紧固螺丝
13. 旋转紧固丝14. 翻板15. 侧轮16. 尼龙轮
17. 抬手18. 主机固定丝

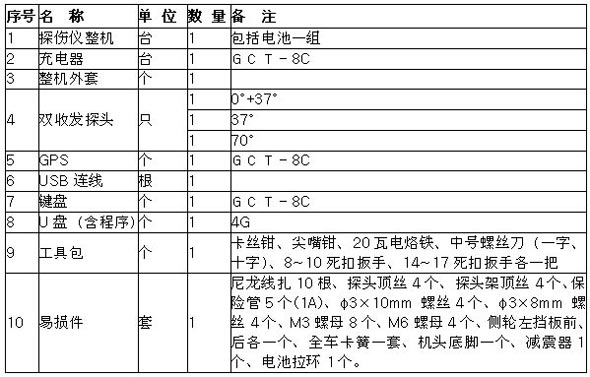

GCT-8C钢轨探伤仪标准配备

钢轨探伤配备

GCT-8C钢轨探伤仪技术参数

●探测通道:9个通道(也可选用7通道)。

●刷屏速度:60Hz/s。

●探头工作频率: 2MHz。

●重复探测频率:400Hz(每个通道)。

●探测范围:0~200mm±5mm(43kg/m和50kg/m钢轨);0~250mm±5mm(60kg/m和75kg/m钢轨)

●探测灵敏度余量:执行TB/T 2340-2000

●动态范围:≥30dB(抑制小),2~6dB(抑制大)。

●水平线性误差:≤2%。

●垂直线性误差:≤5%。

●增益控制范围:0~80dB。

●衰减器误差:每20dB不大于(小于)1dB。

●报警阈值:回波大于满幅度的70%(A~I通道反射式报警),回波小于回波满幅度的30%。

●报警频率:70通道:250Hz;37°通道:500Hz;0°通道:1000Hz。

●全程记录储存文件:60天。

●动态A脉冲图像文件:≥600分钟。

●工作电压:21.6V(6节8A/h聚合物锂电池串联)。

●额定功耗:≤8W。

●工作温度:-35℃~50℃。

●耦合剂容量:20L。

●重量:25㎏(不含耦合剂)。

GCT-8C钢轨探伤仪优点

(1)该仪器符合TB/T 2340-2000《多通道A 型显示钢轨超声波探伤仪技术条件》。

(2)具有2种检测方式: 钢轨母材A型检测方式、钢轨母材B型检测方式。

(3)9个探测通道,其中:0°通道一个;37°通道两个(前37°、37°);70°通道六个(前70°、后70°、前内70°、前外70°、后内70°、后外70°),这六个探头可以完整覆盖整个轨头。

(4)该仪器配有40个软触键,操作十分简便,主要功能一键操作,可以节省现场操作时间,提高工作效率。

(5)超声波A型脉冲和B型图像同屏、同步、分区显示。具有有A型脉冲显示、B型图像显示两个区域和两个参数区。

(6)8.4寸军品漫反射彩色显示屏,屏幕亮度高,可在阳光下清晰显示图像,无镜面反射光便于观察。

(7)仪器具有探头自动检测功能,探伤作业中如果超声波探头发生故障,可在3米内发出提示报警。

(8)带有GPS 缺陷定位功能。

(9)配套微机播放软件。探伤作业记录的数据可以通过播放软件进行连续播放和分析。并可以对探伤仪探头的耦合进行全程评价。

(10)具有全程自动记录探伤数据功能(作业路线、探伤速度、时间、报警情况、灵敏度等),每天形成一个独立的文件,可连续记录保存60天的探伤数据。

(11)环境适应性好,可以在-30~50℃温度环境下工作。

(12)全防雨结构, 防水性好。仪器外形新颖简洁,将控制键盘和遮光罩融为一体,按键操作方便,内置锂电池组。

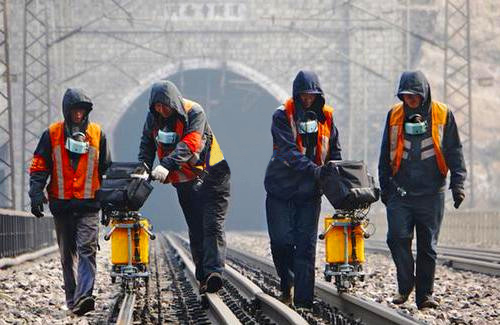

探伤工作实景拍摄

仪器注意事项和疑难问题

GPS信号在GPS会存盲区,地下、隧道、房内等等地方都会阻挡信号,另外车站的信号基站或是信号发射塔附近会强烈干扰信号,无法收到GPS。

l关机时应按关机键,不可直接移除电池组。

l仪器在电压低至17V自动存储文件并关机,此时请更换电池,或进行充电。

l仪器工作时避免接插探头,防止接口打火,损毁仪器。

l遇到下雨时应将仪器上加盖防雨罩。

l避免在凹凸不平的道路上推行探伤仪。

l冬季室外作业后,进入室内5小时内不要开机,以免仪器内部结露,将仪器损坏。

l人体静电可能导致仪器死机或破坏记录数据,建议探伤人员在冬季及干旱季节作业时佩戴防静电手套。

lU盘一般不耐低温,低温条件下作业,不要将U盘插在仪器上,应将U盘装入内衣口袋保温,作业完成后将U盘接入探伤仪下载文件。

l用于下载探伤记录的U盘不要用于其他电脑或装载无关文件,以免感染病毒。

l探伤仪不能支持所有品牌的U盘,尽量使生产厂配置的U盘。

l记录的文件不能用U盘下载,请检查U盘是否写满或U盘被”写保护开关”锁定,U盘接口是否沾有污物。U盘格式化应采用FAT32格式。

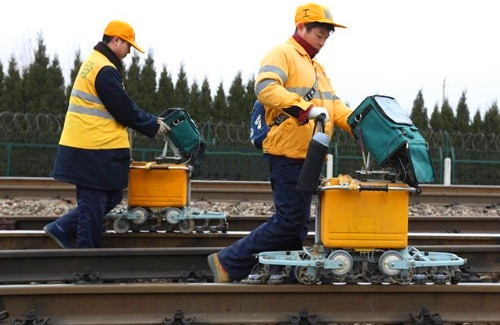

钢轨探伤仪探伤作业

钢轨探伤仪保养

注意保养可以延长仪器的使用寿命,尤其是主机部分,它是仪器重要的部分,关系着探伤作业质量的好坏。下面列出几项提醒使用人员特别注意。

l正确开关机,规范操作。

l油灰尘的附着会使探头缆线逐渐老化、断裂,使用中应注意及时清除。

l仪器长时间不使用时应将电池取出,以免电池漏液,腐蚀电池盒与极片。

l库存的仪器应将耦合剂放出,套上防尘罩。

l存放仪器的环境湿度不要太大,地下室、水房等环境不易存放仪器。

仪器电池保养

本仪器所配置的电池为锂离子可充电电池,其容量和使用寿命决定于使用方法的正确与否。因此在使用中要注意保养。

l电池组首次充电前须把电池里的电量放净(空腹充电),如果达到电池的标称容量,应对电池组完全充放电3-5次。

l电池组不能磕碰。

l电池组不能和金属物体放在一起(如:螺丝、钥匙)以避免短路。

l长时间不用的电池要充满电放置。

l在规定的最低气温条件下使用时,电池只能释放标称电量的80%,建议备用电池组。

l禁止暴晒电池组或放置到热源(火炉、暖气片)附近。

 钢轨探伤仪常见故障与处理

l开机无显示。检查保险丝是否熔断;电池电压是否低于20V;电池固定电极与仪器的弹簧是否接触良好,三项均正常时,属仪器故障,请专业维修人员维修。

l电池使用时间短。检查充电器是否正常,如果正常可能是电池老化。

l有一个通道没回波。可将该通道的探头接入其它通道验证,如果仍没有回波,可判断探头损坏。如果有回波,可判断仪器的该通道发射单元故障,需要送交专业人员修理。

lB超检测不正常。检查编码器插头是否与插座连接良好,电缆是否有断裂,编码器胶轮是否转动灵活,如果有另外一台正常的GCT-11探伤仪,可将本台主机安装到正常的仪器的小车上,如果B超检测正常,可以判断编码器故障;反之可判定仪器故障。

钢轨探伤设备有哪些

钢轨探伤设备主要有钢轨探伤仪、钢轨探伤小车和钢轨探伤车。
