HT-10铁路钢轨焊缝探伤仪

HT-10铁路钢轨焊缝探伤仪介绍

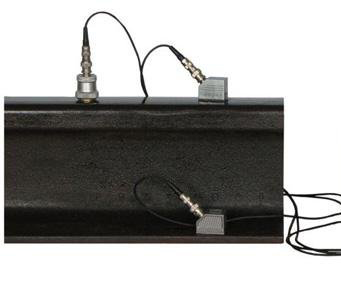

HT-10型焊缝探伤仪是钢轨焊缝超声探伤专用的便携式全数字检测仪器。适用于铁路43～75kg/m钢轨的探伤。 钢轨焊缝探伤仪采用双探头和单探头扫查相结合的方法实现钢轨焊缝全断面探测，根据伤损所在的位置不同和伤损的性质不同，仪器将采用不同的方法进行探测。HT-10钢轨焊缝探伤仪的设计符合中华人民共和国铁道行业标准：TB/T 2658.21－2007《工务作业 第21部分 钢轨焊缝超声波探伤作业》的要求。能有效的检验出焊缝轨头、轨腰、轨底的各种缺陷，基本上扫除了焊缝的检测盲区。

HT-10铁路钢轨焊缝探伤仪功能特点

l机身小巧精致，方便携带。

l数字自动显示伤波的水平、垂直、声程参数，便于定位与检测。

l跟通用探伤仪相比，有3个通道并行工作，可以全程记录并在电脑上回放。比9D和9C仪器更加轻便。

l全自主知识产权研制，可根据用户和现场的要求不断改进和升级。

l4个独立的收发通道，不用反复拔插探头，方便现场检测。

l按照焊缝探伤作业标准设计的软触键，易于掌握，具有很好的人机对话模式。

l采用电子开关实现快速通道切换和单、双切换，提高了工作效率，减少了检测时间。

l预置4个通道的探测参数，通过专用通道键选择，切换方便不需反复调节参数。

l采用5.7"屏幕，宽温、高亮度电致发光（EL）军用显示器，亮度可调，严寒低温下也能正常使用。

l具有声光报警功能。

l可存储1000个作业文件，并可导出到U盘保存。

l自动显示回波的声程、水平、深度三种参数，不需人工计算。

l具备高速USB接口，可通过U盘将数据转存到电脑上，进行文件编辑处理和打印。

l全程记录，可以记录全天所有的作业参数、仪器设置、探伤数据和标记，并能够通过U盘导出在电脑上做回放和分析。

HT-10铁路钢轨焊缝探伤仪技术指标

1.衰减器误差：每12dB工作误差不超过±1dB；

2.衰减器：数字显示，衰减总量80dB；步进0.5dB

3.通道数：4个通道，分别记作K0、K1、K2.5、KX；

4.灵敏度余量：≥55dB（4MHz 20/Z20-2）；

5.发射脉冲重复频率400Hz；

6.垂直线性度误差：≤5％；

7.动态范围：≥26dB；

8.水平线性误差：≤2％；

9.电噪声电平：≤20%；

10.阻塞范围：≤10mm；

11.发射脉冲幅度：≥500VP-P（空载）；

12.回波频率：4MHZ±15％；

13.抑制范围：00%～90%；

14.报警阈值：为垂直满幅度的50％，误差±10％；

15.探测范围

     K 0：0-250mm

     K 1：0-300mm

     K2.5：0-250mm

     KX：0-300mm

16.工作电流：≤500mA；

17.额定工作电压：22V（DC）；

18.电压适应性：15～26V；

19.工作环境温度：-30～50℃；

20.工作环境相对湿度：20%~90% RH；

21.适应轨型：43kg/m、50kg/m、60kg/m、75kg/m；

22.整机重量：2.5kg；

23.主机外形尺寸：长×高×宽=245×180×60mm；
