SZT800S数字钢轨探伤仪

发布时间:2020-6-18 17:00:47   浏览次数:

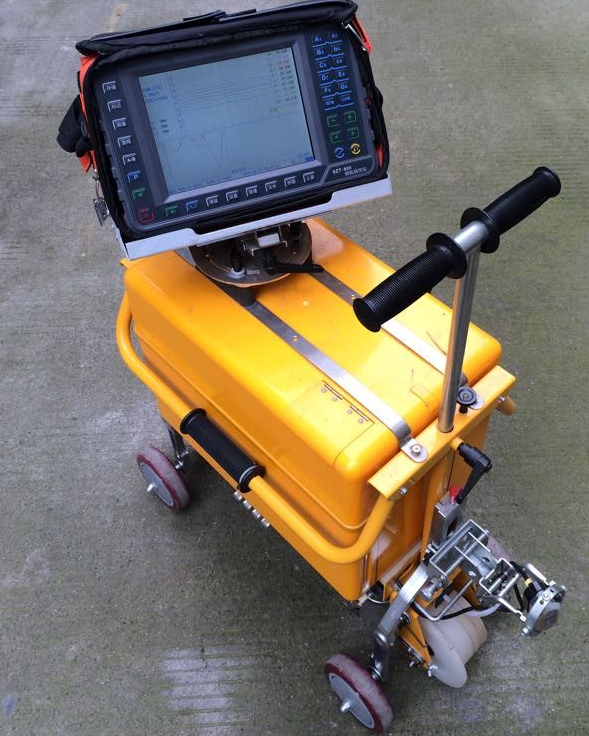

SZT800S数字钢轨探伤仪

SZT800S数字钢轨探伤仪是SZT-800的低成本功能缩减版,具有10个通道,不能同时进行37度探头反射探伤和穿透探伤,没有探伤灵敏度自动调节和语音伤损报警功能。SZT-800系列钢轨探伤仪使用了国内先进的钢轨探伤方法,仪器功能齐备,操作快捷方便,能够大幅的提高探伤效率。仪器配备8.4吋SVGA(800×600)的彩色工业级显示屏,能够以高分辨率显示A显波形和B显图形。仪器全程存储探伤作业的数据和仪器的工作参数, 并配有专用的回放管理系统对探伤数据进行回放和检索。


SZT800S数字钢轨探伤仪特点:

1)        10个探伤通道,能够覆盖整个钢轨轨头及轨腰区域。更轻便,操作更简单,以减少探伤作业人员的劳动强度。

2)        音频报警和语音提示。

3)        多种显示模式: 全通道AB显模式、全通道B显模式、单通道AB显模式,满足各种探伤需求。

4)        高亮度显示和低功耗设计,便于野外作业,一次充电仪器能连续工作10小时以上。

5)        时间、地点、A超波形、B超图形、报警信息及仪器的工作参数等探伤作业数据全程存储。可以在PC计算机上回放探伤数据,以便事后分析和对作业过程进行监控,并能够将伤损数据导入到工务管理信息系统(PWMIS)的伤损数据库。

6)        超大的数据存储容量:仪器可存储60天以上的作业数据。

7)        快捷的伤损测量方式:能够快捷地测量伤损距离多个参考点的水平距离,以及伤损的垂直深度。

8)        简单且人性化的探头连接方式:10个探伤通道只使用5个航空插头连接,减少了连接插头的数目。

9)        独立连接的校核通道便于伤损校对和验证。

SZT800S数字钢轨探伤仪技术性能

1)        探测范围:能进行钢轨轨头及轨腰整个断面的探测,43、50、60轨声程范围为250mm,75轨声程范围为300mm。

2)        10个独立的探测通道:前内70°、后内70°、前外70°、后外70°、向后直70°、向前直70°、向前37°、向后37°(或者前穿透式37°、后穿透式37°)、前0°、后0°。

3)        探头频率:2MHz。

4)        衰减器总量80dB,每12dB的工作误差不超过±1dB。

5)        探测重复频率:450Hz。

6)        动态范围:抑制小时动态范围大于22dB,抑制大时动态范围为2-6dB。

7)   放大器频率响应:fo= 2.0M±10%,Δf=2.0M±10%

8)        水平线性误差:不大于1%。

9)        垂直线性误差:抑制小时,不大于10%。

10)  阻塞范围:不大于20mm。

11)        响应时间:探伤仪的响应时间2.22ms。

12)     工作电源:DC11.1V/13Ah标称锂电池,连续工作时间大于10h。

13)     环境温度:-30~50℃。

14)     相对湿度:20%~90%RH。

1)        10个探伤通道,能够覆盖整个钢轨轨头及轨腰区域。更轻便,操作更简单,以减少探伤作业人员的劳动强度。

2)        音频报警和语音提示。

3)        多种显示模式: 全通道AB显模式、全通道B显模式、单通道AB显模式,满足各种探伤需求。

4)        高亮度显示和低功耗设计,便于野外作业,一次充电仪器能连续工作10小时以上。

5)        时间、地点、A超波形、B超图形、报警信息及仪器的工作参数等探伤作业数据全程存储。可以在PC计算机上回放探伤数据,以便事后分析和对作业过程进行监控,并能够将伤损数据导入到工务管理信息系统(PWMIS)的伤损数据库。

6)        超大的数据存储容量:仪器可存储60天以上的作业数据。

7)        快捷的伤损测量方式:能够快捷地测量伤损距离多个参考点的水平距离,以及伤损的垂直深度。

8)        简单且人性化的探头连接方式:10个探伤通道只使用5个航空插头连接,减少了连接插头的数目。

9)        独立连接的校核通道便于伤损校对和验证。

SZT800S数字钢轨探伤仪技术性能:

1)        探测范围:能进行钢轨轨头及轨腰整个断面的探测,43、50、60轨声程范围为250mm,75轨声程范围为300mm。

2)        10个独立的探测通道:前内70°、后内70°、前外70°、后外70°、向后直70°、向前直70°、向前37°、向后37°(或者前穿透式37°、后穿透式37°)、前0°、后0°。

3)        探头频率:2MHz。

4)        衰减器总量80dB,每12dB的工作误差不超过±1dB。

5)        探测重复频率:450Hz。

6)        动态范围:抑制小时动态范围大于22dB,抑制大时动态范围为2-6dB。

7)   放大器频率响应:
