HT-9D焊缝探伤仪(钢轨专用)

发布时间:2020-11-2 15:29:33   浏览次数:

HT-9D焊缝探伤仪(钢轨专用)

HT-9D焊缝探伤仪介绍

HT-9D焊缝探伤仪是钢轨焊缝超声波探伤检测的专用仪器,执行TB/T 2658[1].21-2007《钢轨焊缝作业标准》。适于探测43kg/m~75kg/m钢轨。仪器采用集成串列式探头阵列探测技术,实现了多种探伤方法集成,能够快速对钢轨焊缝及热影响区进行全断面检测;A 型波形和B 型图像同屏显示,A、B型图像互补,提高了缺陷检出率;采用GPS定位技术,探伤记录数据可与地理信息匹配;全程自动记录探伤数据和作业流程;配套电脑回放软件,具有回放、分析和统计功能。

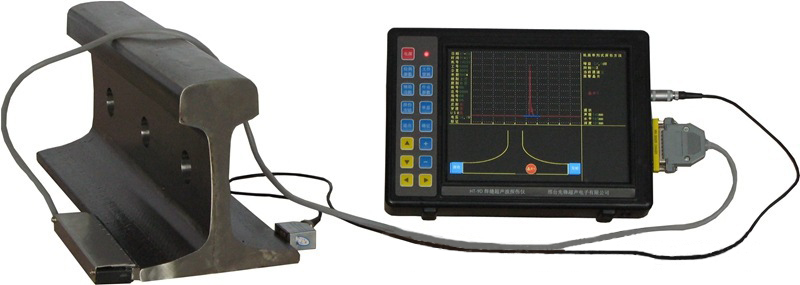

HT-9D焊缝探伤仪展示


HT-9D焊缝探伤仪特点

1、四通道同时工作,探伤仪具备7种探伤方法。

2、A显波形和B显图像同时同屏分区显示,A、B显图像互补,提高了缺陷检出率。

3、集成串列式探头,采有4发12收高速交叉驱动方式,重复探测频率每秒180次,探头在轨面快速推行,实现了钢轨焊缝轨腰部位及其热影响区的垂直、倾斜、水平和平面状、体积状等缺陷的综合检测。

4、大屏幕、高亮度工业级彩色液晶显示屏,性能可靠,具有256种颜色显示,界面友好,便于观察。

5、具有GPS定位功能,可以实现探伤数据与地理信息匹配。

6、具有DAC曲线功能。

7、全程自动记录探伤数据和作业流程。

8、整机可在-20~50℃环境温度范围正常工作。

9、配套有电脑回放软件,可对数据进行回放、分析和统计。

10、6600mA/h、16V锂电池组供电,可供仪器在正常状态下连续使用10小时。


HT-9D焊缝探伤仪主要参数

1、通道数:发射通道4个,接收通道15个;

2、衰减总量:≥110dB,步进0.5dB;

3、衰减器衰减量误差:在工作频段内,每12 dB误差不超过±l dB ;

4、放大器带宽:不小于1MHz~8MHz;

5、探测灵敏度余量:

      A通道(轨头K2.5通道):≥65dB;

      B通道(轨底角K2.5通道):≥65dB;

      C通道(自定义Kx通道):≥55dB;

      D通道(串列式探测):≥40dB;

6、动态范围:≥26dB;

7、分辨力:≥26dB (2.5 MHz纵波);

8、水平线性误差:≤2%;

9、垂直线性度误差:≤4%;

10、阻塞范围:≤10mm;

11、电噪声电平:≤10%;

12、采样频率:≥100MHz;

13、发射脉冲幅度:≥250VP-P;

14、发射脉冲重复频率:单通道模式:400 Hz±10%;串列式通道模式:180 Hz ±10%;

15、探测范围:

        A通道(轨头K2.5通道):250±2mm;

        B通道(轨底角K2.5通道):100±2mm;c)

        C通道(自定义Kx通道):250±2mm(K0单收发);

        D通道(串列式探测):300±2mm(K0.8双收发);




16、报警阈值:反射式报警阈值:回波高于垂直满幅度的50%报警;

17、穿透式报警阈值:回波低于垂直满幅度的30%报警;

18、工作电流:≤400mA。(16V/亮度30%);

19、电压适应性:工作电压范围:13~18V;

20、发射通道:4个;

21、发射脉冲幅度:≥250VP-P;(方波)

22、衰减量:0~80dB    衰减步进:0.5dB;

23、衰减误差:每12dB工作误差不大于±1dB;

24、水平线性误差:≤2%;

25、垂直线性度误差:≤5%;

26、动态范围:≥30dB;

27、电噪声电平:≤10%;

28、发射脉冲重复频率:180Hz(串列式探头)、400Hz(手动单探头);

29、探伤方法:5种;

30、串列1探头探测轨墙;

31、串列2已发10收,用于对轨头、轨底进行K型扫查;

32、K2.5-100探头探测轨底脚;

33、K2.5-250探头探测轨头;

34、KX通用通道补充探测;

35、探测范围(按探头K值声程标定);

36、K0.8通道(A\B\C通道):声程300mm;

37、K0通道(D通道):声程250mm;

38、K2.5通道(E\F\G通道): 声程250mm、100mm、50~500mm可调;

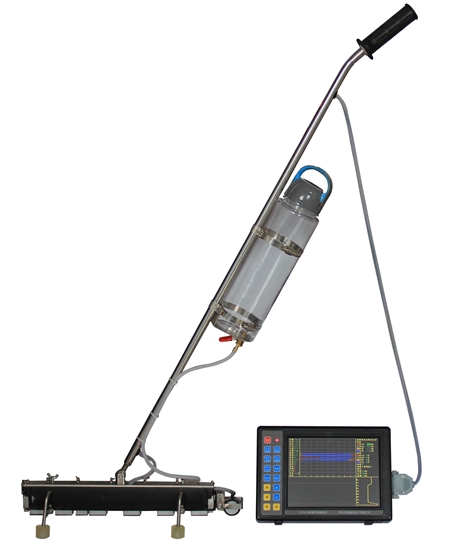

39、HT-9D扫查架轨底串列式探伤
