CTS-1010H钢轨焊缝超声探伤仪

发布时间:2020/7/16 17:54:37   浏览次数:

CTS-1010H钢轨焊缝超声探伤仪

CTS-1010H(视频版)型钢轨焊缝超声探伤仪

CTS-1010H钢轨焊缝超声探伤仪

钢轨焊缝超声探伤仪:具有专用钢轨焊缝超声探伤软件;可实现现场波形连续录制功能;配置WIFI模块,可实现手机同步视频录制的操作。

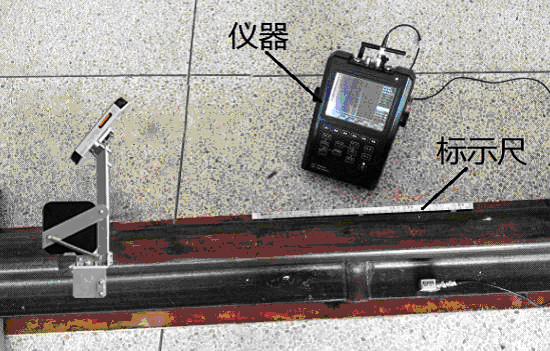

视频采集支架便携易调节,可便捷的固定在钢轨上,可根据钢轨焊缝检测部位快速调节摄像位置(钢轨踏面、轨底内侧、轨底外侧)三个档位,且档位固定,保障每次钢轨焊缝检测摄像图像的一致性。


仪器性能指标满足JB/T10061-1999《A型脉冲反射式超声探伤仪通用技术条件》的要求,满足铁路工务焊缝探伤TB/T2658.21—2007《工务作业钢轨焊缝超声波探伤作业》标准的要求。

  • 仪器配置六个钢轨焊缝探伤专用通道及软件,分别为串列式双K0.8、K型双K1、铝热焊单K0、轨腰单K1、轨头单K2.5、轨底单K2.5。每个通道已预置好对应的探伤参数,现场只需通过快捷按键F1-F6直接调用即可进入正常探伤工作。

  • 仪器配置视频采集系统,可实现仪器在进行A扫波形连续存储时,同步进行视频录像,所有操作由仪器端控制完成(录像功能的启动、结束、数据保存等)。

  • 仪器内置WIFI模块,能与外置视频采集系统进行无线连接。

  • 仪器端A扫波形连续数据记录时,采用后台记录的模式,录制过程中可调节探伤灵敏度、闸门,可切换各个超声探伤通道,不影响现场探伤的连续性,不占用正常波形、参数、探伤结果显示区。并且可实时对出现波形的性质进行选择标记,可实时记录当前检测位置,实现现场探伤情况全面记录。

  • 外置视频采集系统需安装专用数据采集软件,具备军用级别防水、防尘、防摔的三防功能,能满足各种现场工况;配套的摄像支架便携易调节,可便捷的固定在钢轨上,能根据钢轨焊缝检测部位快速调节摄像位置(钢轨踏面、轨底内侧、轨底外侧)三个档位,且档位固定,保障每次钢轨焊缝检测摄像图像的一致性。

  • 仪器内置8G内存,视频采集系统内置16g内存,可实现长达数百个小时以上的现场波形及录像连续存储功能。存储数据可使用 U盘进行导出。

  • 可通过专业数据回放管理软件对现场记录的焊缝探伤波形数据、视频数据和作业信息进行管理、查询、统计,生成输出各类报表。回放管理软件可对现场记录的A扫波形连存数据和视频录像开展同屏同步播放。回放管理软件自带数据库功能,可根据关键词查询对应现场数据。

  • 仪器预置探伤报告记录表,包括焊头编号、作业人、焊缝里程位置、线名、线别、行别、股别等,以及焊缝伤损示意图等,可以显示和记录A型脉冲和B型图像,各通道作业流程及时间等,现场探伤数据完整清晰。

  • 先进的电路设计、高达640MHz的采样频率,确保能快速、准确地对缺陷的回波信号进行显示和分析,对各种弱小信号的变化和细节都能及时响应。

  • 先进的方波激励技术,对检测高衰减材料或厚工件具有极佳的穿透力和信噪比。

  • 5.7"高性能、高分辨率半透半反射式TFT屏(640×480)。

  • 自动校准材料声速、探头延时、探头K值;自动校准仪器技术指标;方便的DAC曲线制作及应用。

  • 大容量锂电池,无记忆效应,可连续工作8小时。

  • 具备铁路计量器具新产品技术审查证书。

  • 射脉冲负方波,发射电压25~250V连续可调,步进为25V。宽度30~1000ns连续可调,步进为5ns。在400Ω/200V设置时,双沿小于10ns,高频时自动优化为脉冲激励。
    工作方式单、双
    阻尼400、80Ω
    工作频率单、双
    阻尼400、80Ω
    工作频率分宽带、窄带两档,宽带:0.5~15MHz,窄带:1.5~3MHz
    增益0.0~110.0dB ,步进值:0.1、1.0、2.0、6.0dB;0.1dB档提供智能加速调节功能
    声速范围1000~15000m/s ,连续可调,内置30个常用的材料声速值
    检测范围0.0~10000mm (钢纵波) ,连续可调,小步进值 0.1mm
    检波方式正向、负向、全波、射频
    显示屏5.7"TFT彩色液晶显示屏,分辨率640×480
    脉冲移位-7.5~3000μs
    探头零值0~999.9μs
    脉冲重复频率25~800Hz,自动调节方式
    垂直线性误差≤3%
    水平线性误差≤0.4%
    灵敏度余量≥60dB (200Φ2平底孔)
    分辨率≥36dB(5P14)
    动态范围≥32dB
    抑制(0~90)%,不影响线性与增益
    抑制(0~90)%,不影响线性与增益
    电噪电平<10% (钢纵波,250mm)
    接口8个独立Q9接口;USB HOST;Micro SD接口
    电源大容量锂电池,无记忆效应,可连续工作8小时;内置充电器(可另购外接充电器);交流:220V
    重量约1.50kg(含电池、内置充电器)
    体积(高×宽×厚)246mm×166mm×47mm
