GCT-11钢轨探伤仪具有无线数据传输功能

发布时间:2020-11-11 10:09:48   浏览次数:

GCT-11钢轨探伤仪具有无线数据传输功能

无线数据传输(仅GCT-11具有该功能)

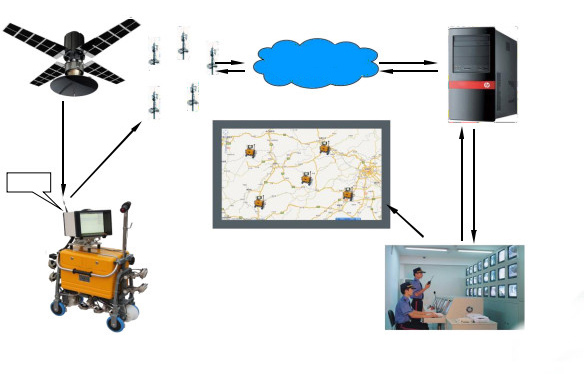

GCT-11钢轨探伤仪在国内仪器中,率先配备无线数据传输系统。系统工作时,仪器通过WIFI网络先将探伤数据传输到手持机上,再由手持机通过中国联通WCDMA3G网络将数据传输到远程服务器上,管理者或探伤数据分析员可以通过远程服务器对现场作业进行监控,并可将探伤数据下载下来进行分析。

GCT-11钢轨探伤仪手持机(以下简称手持机),见图3-30。内置中国联通WCDMA数据卡,可以登陆3G网络,并使用安卓系统,实现快速稳定的传输数据。

手持机与仪器的数据传输原理:手持机创建WIFI热点,热点名称为手持机机号。探伤仪通过内置的WIFI模块,搜索名称为探伤仪机号的热点,搜索到后将自动与其建立连接。通过以上描述可知,只有相同机号的手持机和探伤仪才可一对一创建连接,进行数据传输。手持机WIFI信号的覆盖范围约为10米左右,当仪器和手持机超过该距离时,仪器将无法搜索到对应WIFI信号,数据传输将断开。一般建议手持机由探伤副执机手携带和操作

手持机显示界面说明

第一栏说明:

GPS:表示GPS信号。其后所跟的图标为信号的强度,没有信号时为红色叉号。

3G:表示3G信号。其后所跟的图标为信号的强度,没有信号时为红色叉号。

仪器:表示手持机与探伤仪器的连接状态。绿色表示已连接,红色表示未连接。

服务器:表示手持机与服务器的连接状态。绿色表示已连接,红色表示未连接。

表示手持机剩余电量。显示整个圆时,电池为满电量。

第二栏说明:

显示手持机名称以及手持机可以连接的探伤仪器编号。

第三栏说明:

显示手持机GPS定位信息(时间,经度,纬度)。

第四栏说明:

显示标记代号,以及简单操作提示。

手持机使用方法:

触摸屏:手持机可使用触摸屏和按键两种方法进行操作。触摸屏操作时,请用指尖点击触摸屏即可轻松地选择项目和执行功能,勿用钢笔等尖锐物进行操作,以免损坏触摸屏无法正常显示。按键操作时可使用“上下左右”按键进行项目选择,使用“NET”按键执行,或使用“ESC”按键退出项目选择。

开机:在关机状态下,长按手持机右下角的红色电源键3秒打开电源。开机后屏幕显示“选择要使用的应用程序:启动器---手持机”,点击屏幕“手持机”选项即可。

关机:在开机状态下,长按手持机右下角的红色电源键3秒,手持机屏幕上会出现关机对话框,点击屏幕的“关机”按钮后点击“确定”即可关机。

打标记:在与仪器连接正常,屏幕点亮的状态下,按F1键,会有对话框弹出,根据界面的提示,输入对应标记的代号,即可完成打标记操作。此时仪器B显区域会出现所打标记。

快捷键:手持机右侧两个按键为打标记快捷键,上边的按键为无伤标记,下边的按键为焊缝标记,在开机状态屏幕未点亮时也可进行打标记操作。左侧键为保留按键。

打岔号:在屏幕点亮的状态下,按F2键,会有对话框弹出,输入4位所需岔号。即可完成打标记操作。(岔号共四位,格式如0001,0123,1234)此时仪器B显区域会出现所打岔号。

屏幕休眠与点亮:在开机状态下,按右下角的红色电源键,屏幕会熄灭,进入休眠。再次按下屏幕即点亮。在现场如果在不打标记或岔号的情况下可以让屏幕休眠,以节约电量。

充电:当手持机电量不10%时,仪器将提示电量不足,需对电池进行充电。充电时将随机的电源适配器连接到仪器的充电接口,见图3-30。然后将电源适配器连接到220V交流电源进行充电。当电池电量显示为“100%”时,充电完成,取下电池适配器即可。

安装更换电池:在手持机关机状态时,将后面板的电池锁紧钮向下旋转90度,拿下电池盖板后可安装或取下电池。安装时要注意电池的极性,电池有字符的面向上。完成电池更换后要盖上电池盖板,然后将电池锁紧钮向上旋转90度后锁紧即可。

安装中国联通数据卡:安装联通数据卡时,应首先取下电池,然后将数据卡金属面朝下插入SIM卡槽内。
